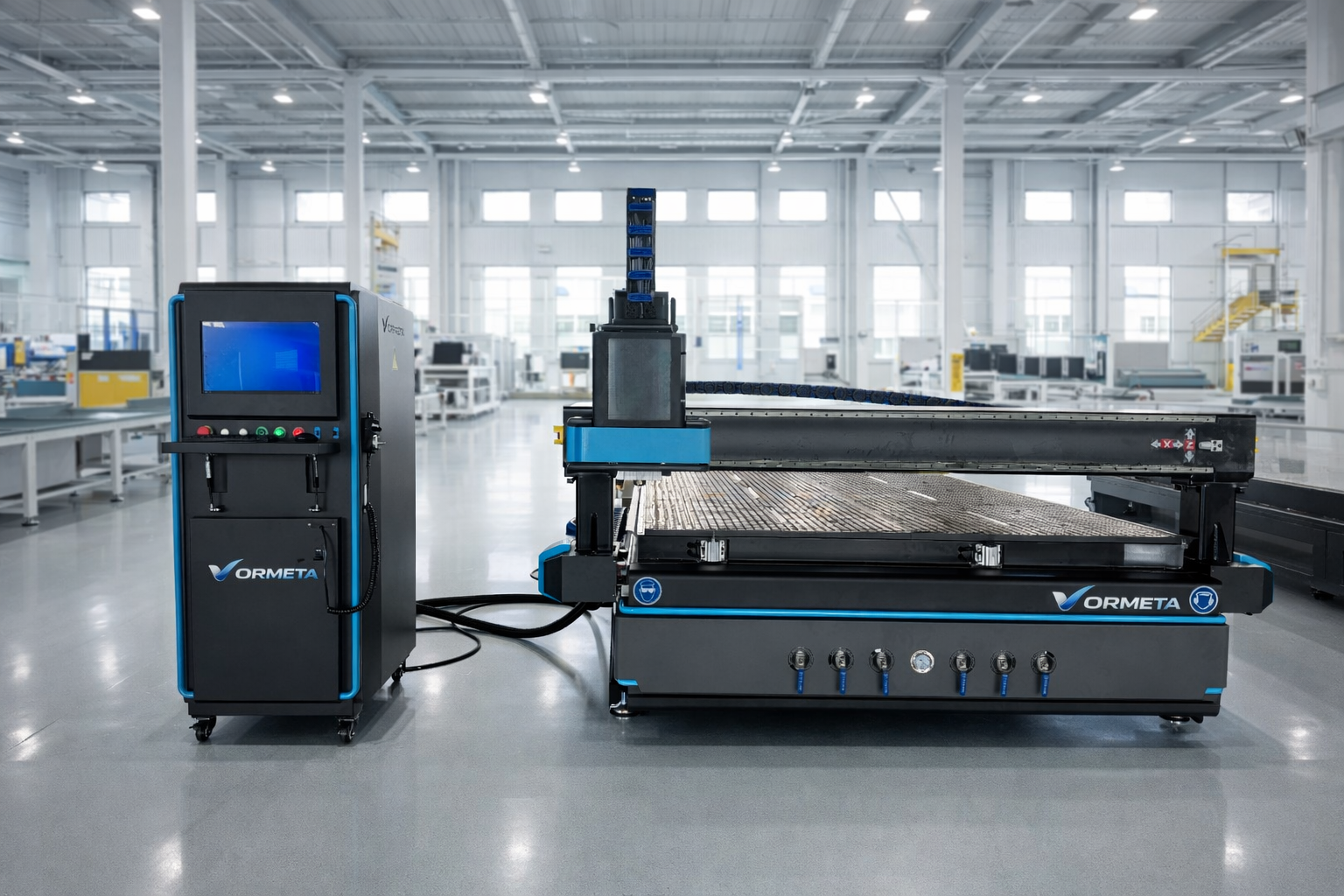

Vormeta V14 · UR-3121 ATC
Pramoninės CNC frezavimo staklės
Vormeta V14 – 3 ašių CNC staklės su 3100 × 2100 mm darbo zona, 9 kW spindeliu ir automatiniu 8 įrankių keitimu. Medienai, MDF, fanerai, plastikams ir kompozitams – nuo vienetinių detalių iki serijinės gamybos 24/7.
- Servo varikliai ir HIWIN kreipiančiosios – tikslumas iki ±0,02 mm
- ATC – automatinis 8 įrankių keitimas taupo laiką
- Vakuuminis stalas su 6 zonomis + T-slot tvirtinimas
- Atsiperka per 6–12 mėn.
Domina CNC frezavimo staklės?
Užpildykite formą – susisieksime artimiausiu metu ir atsakysime į visus klausimus.
Vaizdo įrašas apie Vormeta V14
Netrukus – staklių darbo demonstracija
*Visiškai pritaikoma pagal poreikius
Kokias medžiagas apdirba Vormeta V14?
Universalios staklės medienos ir baldų gamybai, reklamos produkcijai, interjero detalėms ir serijinei gamybai. Maksimalus pjovimo gylis – iki 200 mm.
- Medis – MDF, fanera, masyvas
- Plastikai – PVC, akrilas, HDPE
- Kompozitinės medžiagos
- Aliuminis – lengvas apdirbimas su aušinimu ir specialiomis frezomis
Svarbu: staklės neskirtos sunkiam aliuminio ar plieno frezavimui – aliuminiui taikomas mažesnis greitis, aušinimas ir specialios frezos.
Techniniai parametrai
Vormeta V14 · modelis UR-3121 ATC · 3 ašių pramoninės CNC frezavimo staklės
Darbo zona
- Darbo plotas: 3100 × 2100 × 200 mm
- Ruošinio aukštis: iki ~200 mm
- Stalas: vakuuminis + T-slot
- 6 vakuumo zonos
- Vakuumo pompa: 7,5 kW
Spindelis
- Galingumas: 9 kW
- Apsukos: 0 – 24 000 rpm
- Aušinimas: oro
- Kūgio tipas: ER32
- Inverteris: 11 kW Folinn
Judėjimo sistema
- Leadshine servo varikliai
- Kreipiančiosios: HIWIN (Taivanas)
- Sraigtai: TBI rutuliniai
- Reduktorius: Shimpo (Japonija)
- Greitis: iki 45 m/min (rapid)
Tikslumas
- Pozicionavimas: ±0,05 mm
- Pakartotinumas: ±0,02 mm
- Darbinis greitis: iki 45 m/min
- Automatinis tepimas
- Triukšmas: 75–85 dB
Įrankių keitimas (ATC)
- Tipas: automatinis, linijinis
- Pozicijų skaičius: 8
- Laikikliai: ISO / ER sistema
- Keitimas be operatoriaus
- Taupo laiką serijinėje gamyboje
Valdymo sistema
- Valdiklis: Weihong PM-95A
- Valdymas PC pagrindu
- Formatai: DXF, STL, G-code
- CAD/CAM suderinamumas
- Išmokstama per kelias dienas
Elektros parametrai
- Bendras galingumas: ~24 kW
- Maitinimas: 380V / 3 fazės / 50 Hz
- Valdymo įtampa: 220V
- Energija: iki ~24 kW/val.
- Pramoninis pajungimas
Konstrukcija
- Suvirintas plieninis rėmas
- Pramoninis režimas – 24/7
- Tarnavimas: 10+ metų
- Galima integruoti į liniją
- Modifikacijos pagal poreikius
Galerija

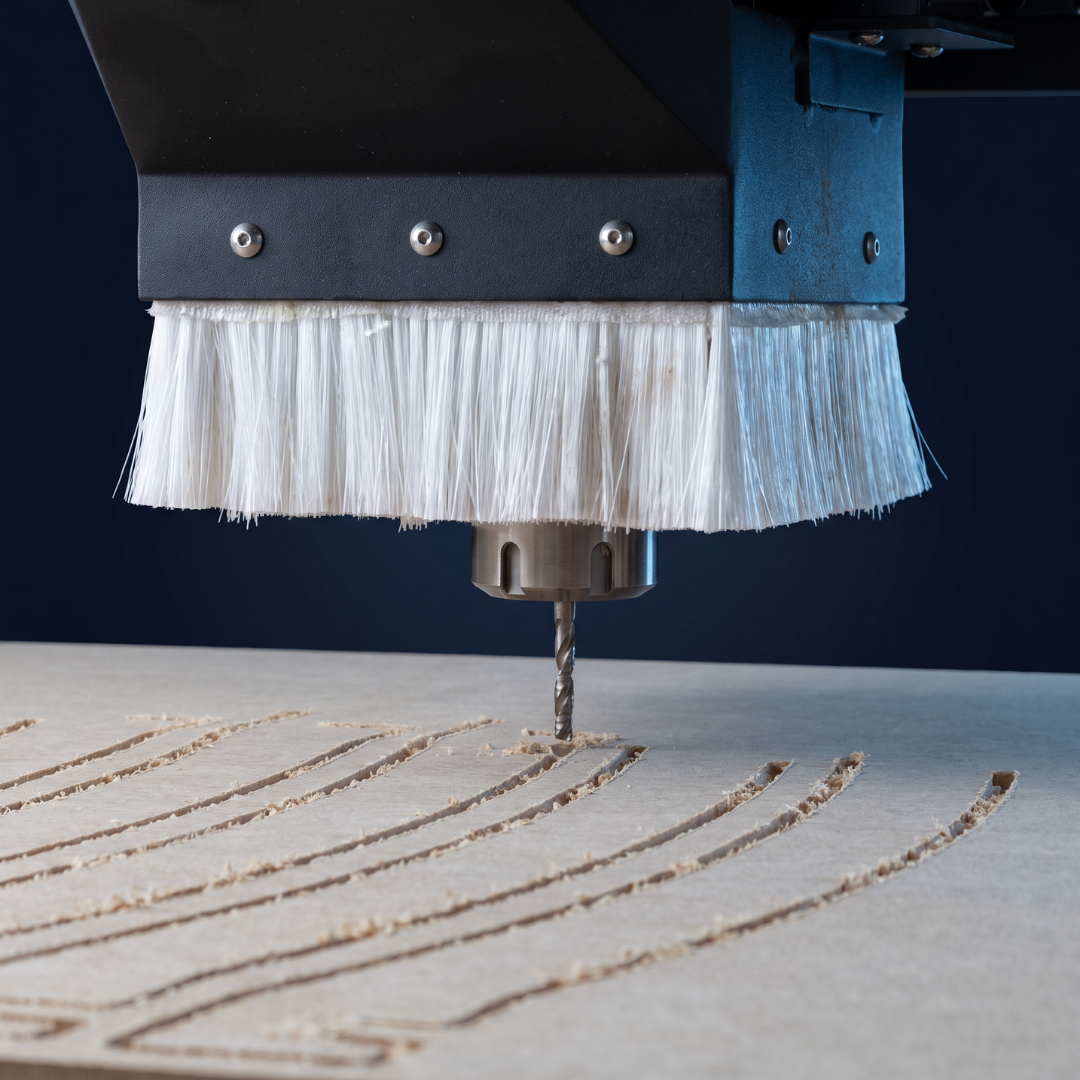

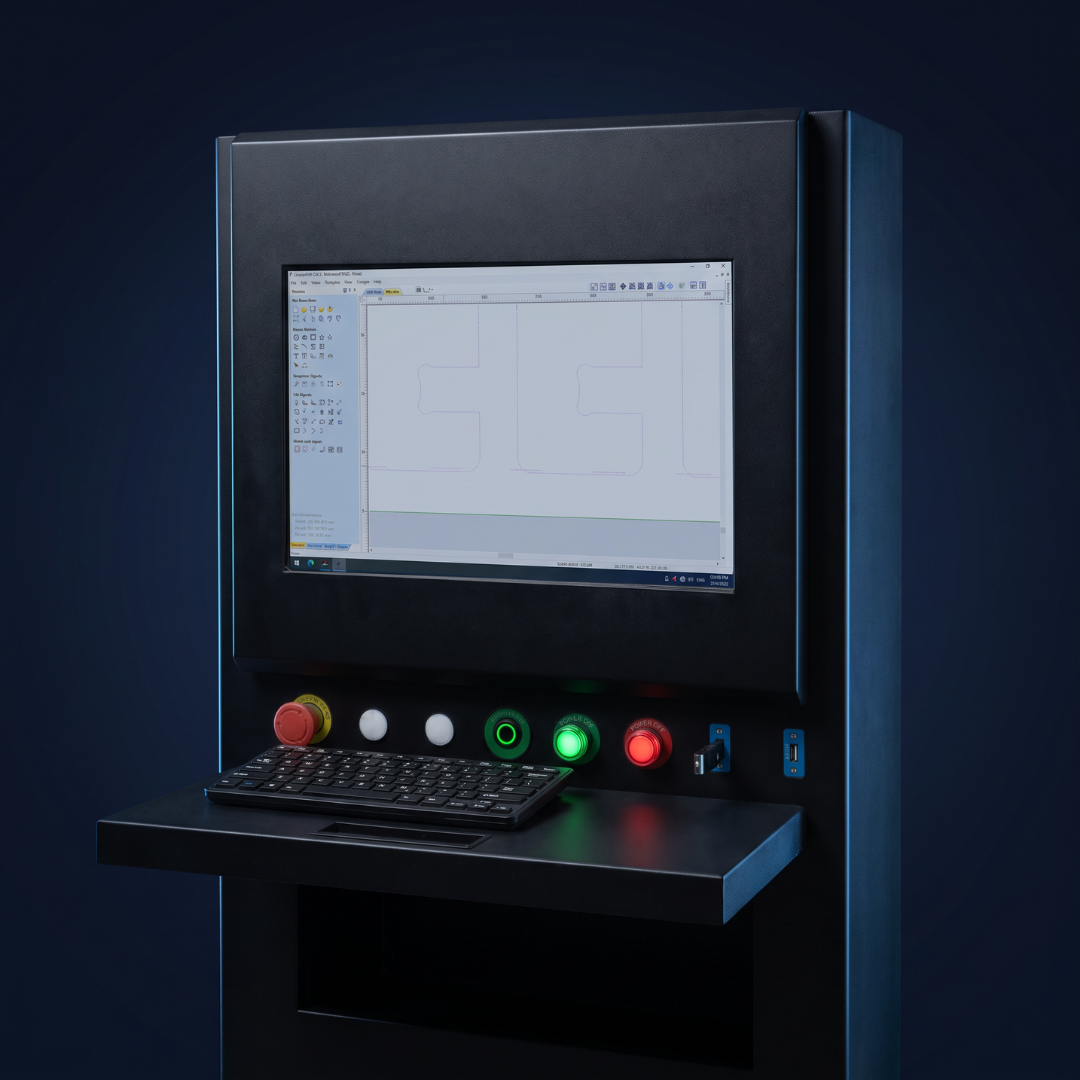

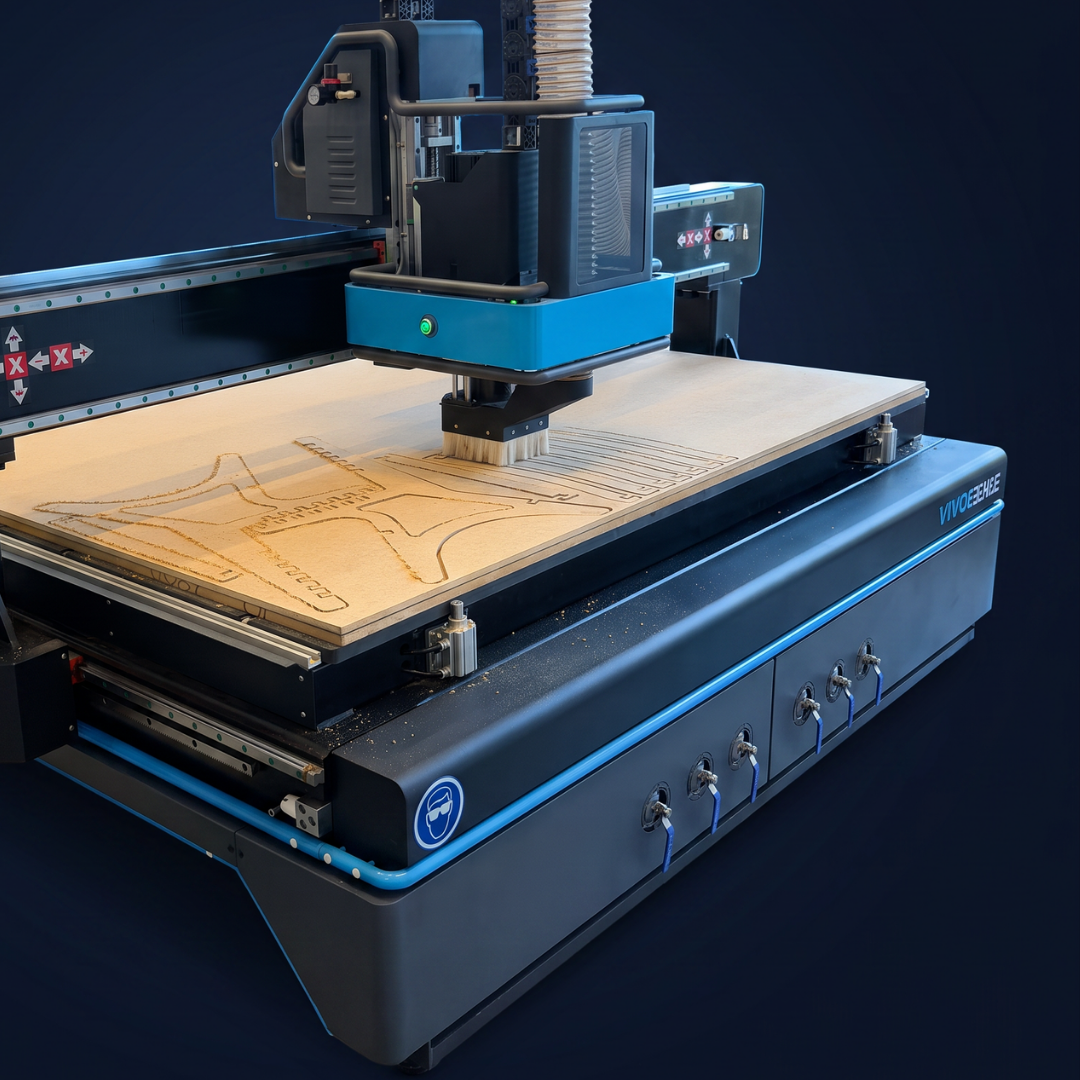

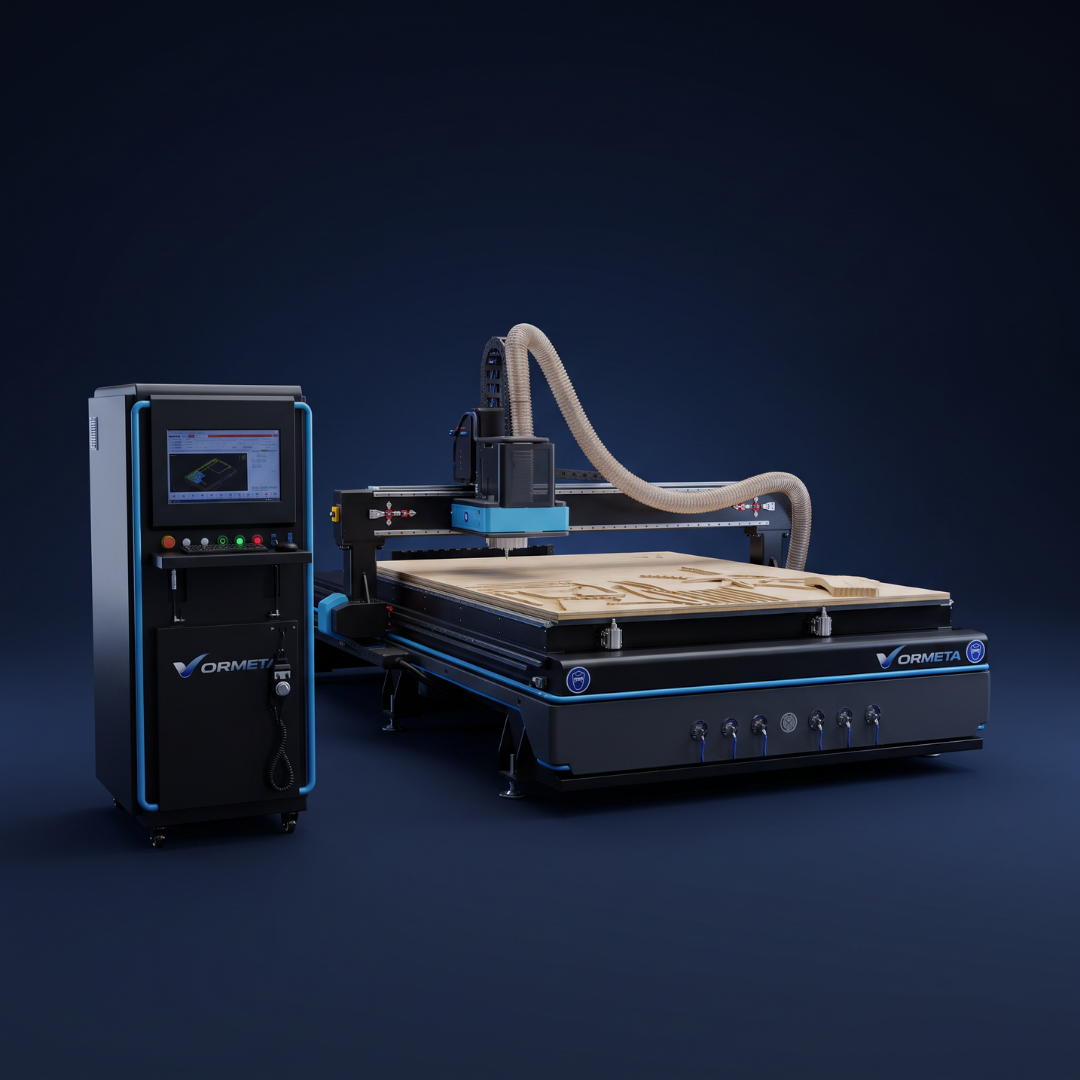

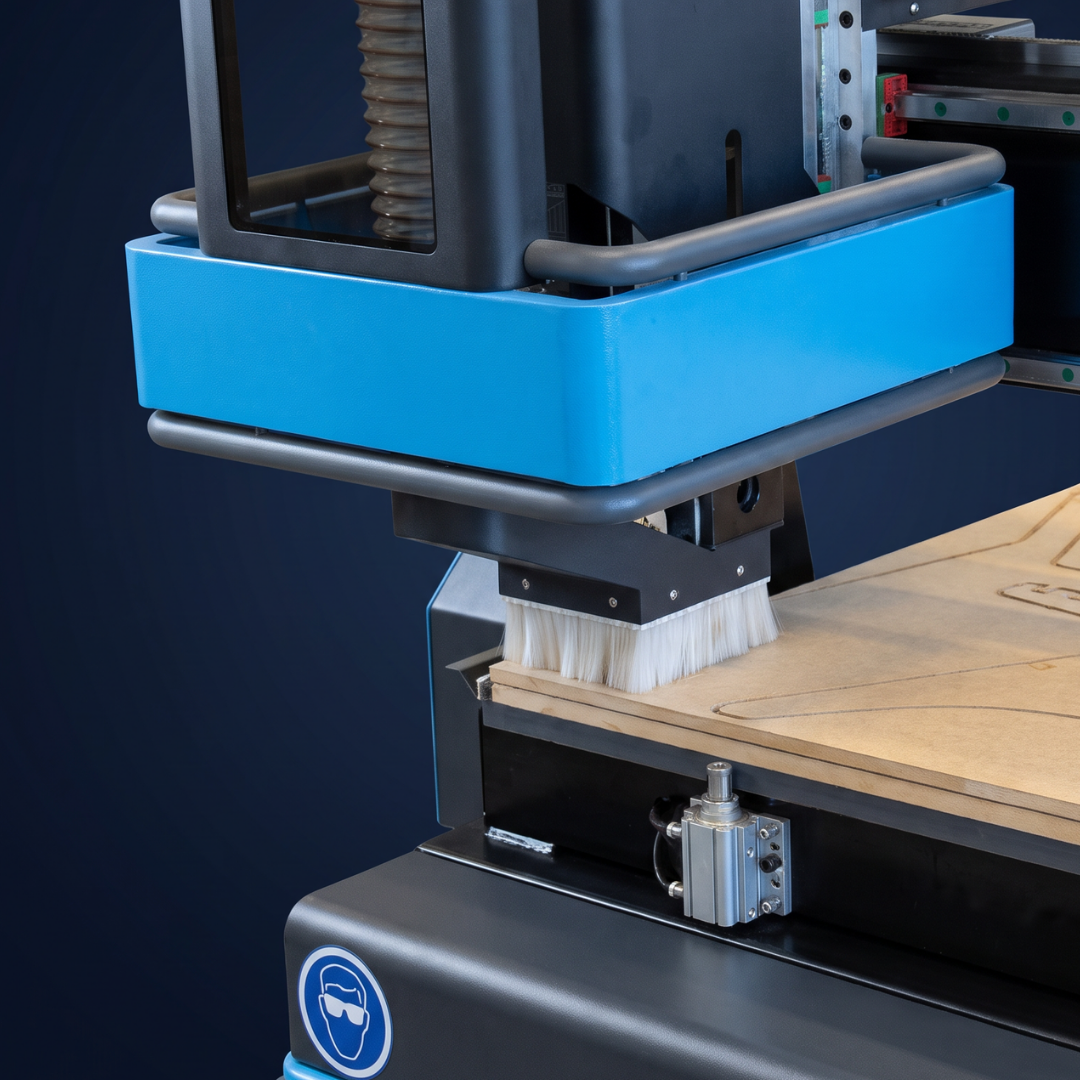

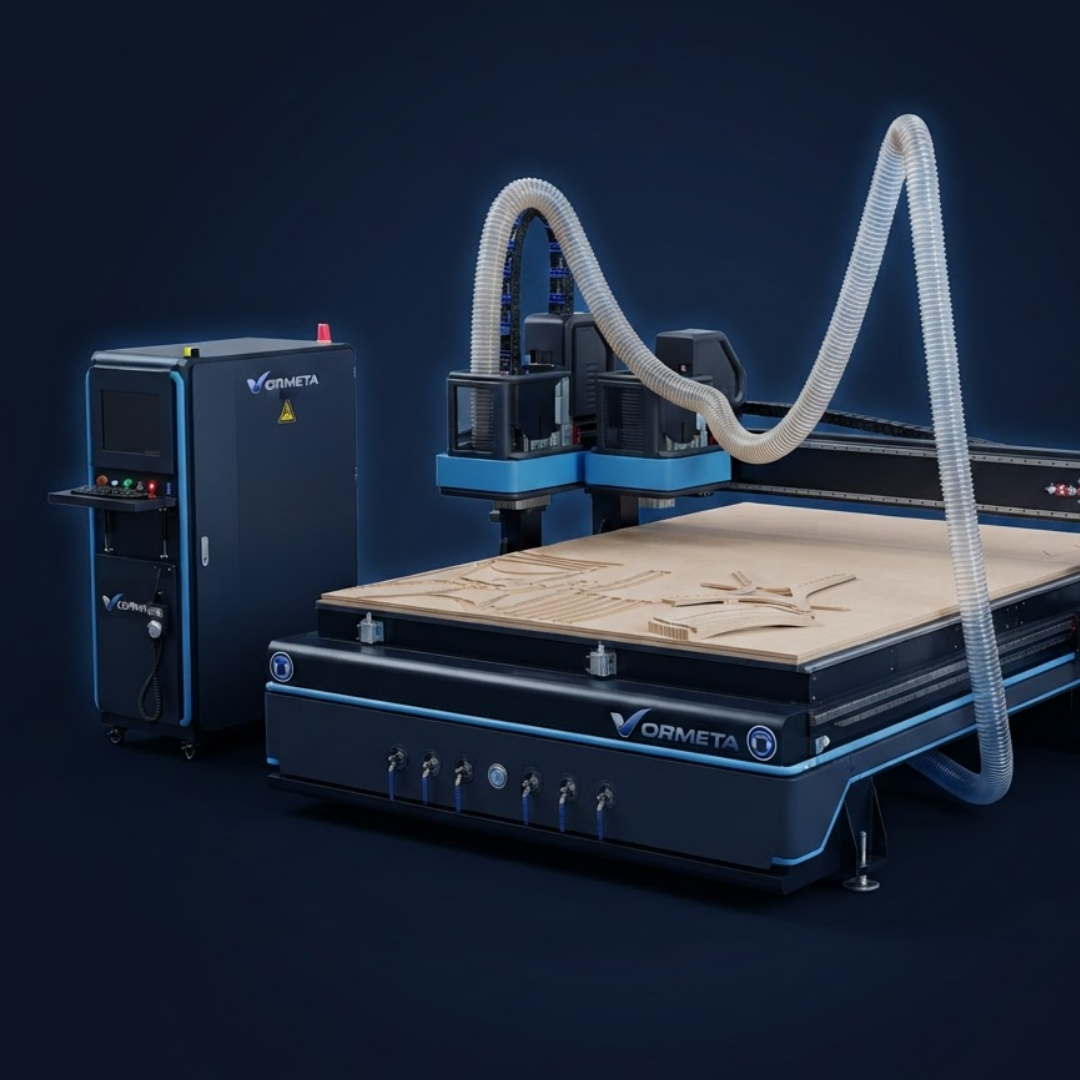

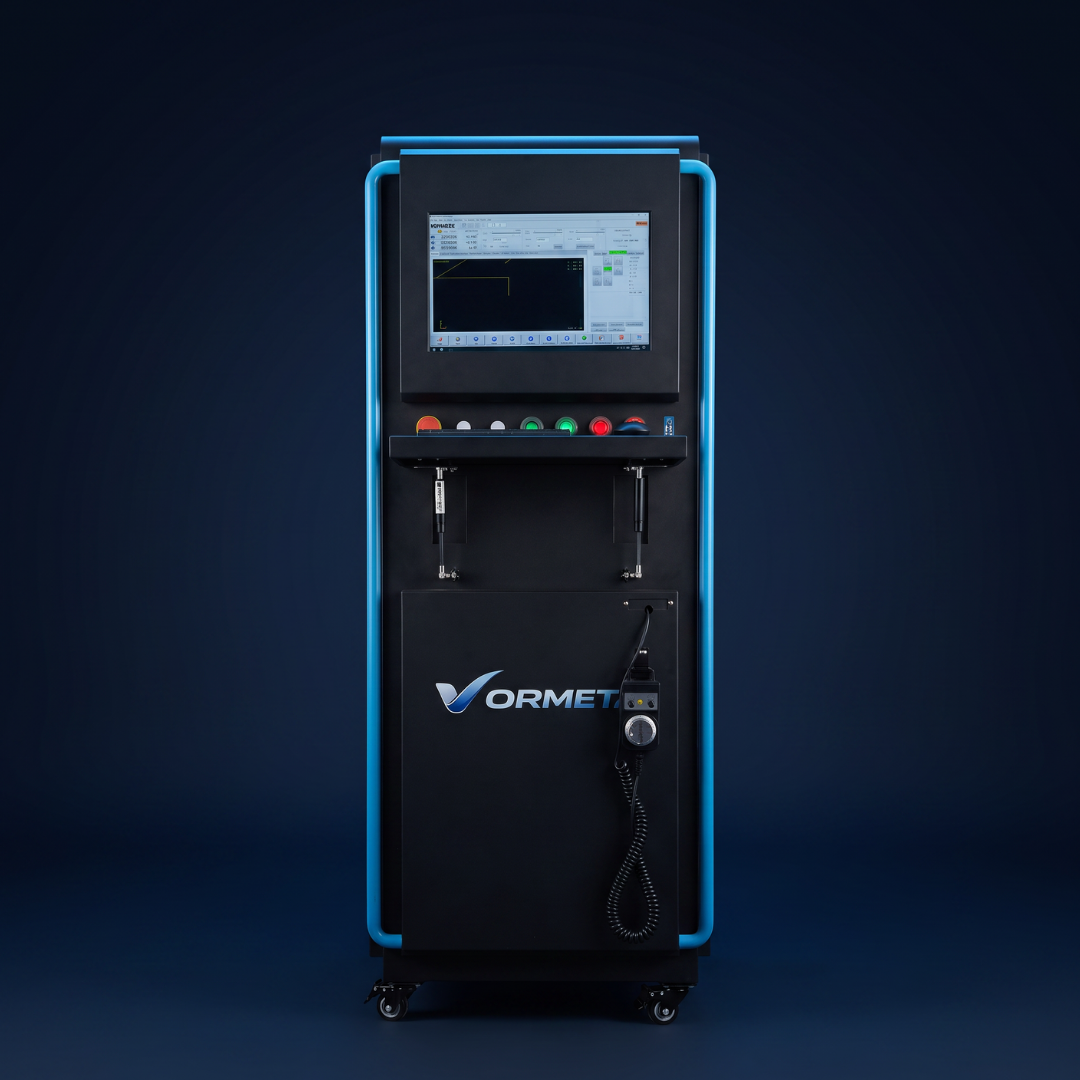

Vormeta V14 staklės iš arti – konstrukcija, ATC įrankių keitiklis, vakuuminis stalas ir valdymo pultas.
Daugiau nuotraukų ir video – susisiekus. Atvykite pamatyti staklių darbo gyvai.
Ne tik įranga – pilnas sprendimas jūsų gamybai
Konsultuojame prieš įsigijimą
Įvertiname jūsų gamybos poreikius, medžiagas ir apimtis – padedame priimti teisingą sprendimą be spaudimo.
Parenkame sprendimą
Komplektaciją ir modifikacijas (aušinimas, automatika, integracija į liniją) pritaikome pagal jūsų poreikius per gamyklą.
Užtikriname sklandų įdiegimą
Atliekame instaliaciją, paleidimą ir apmokome jūsų komandą – dirbti pradėsite per kelias dienas.
Nuolatinė techninė pagalba
Nemokama pagalba internetu, o jei klausimo išspręsti nepavyksta – technikas atvyksta per kelias dienas.
Mūsų tikslas – kad įrenginys ne tik veiktų, bet realiai kurtų vertę jūsų verslui.
Dažniausiai užduodami klausimai
Medį (MDF, fanerą, masyvą), plastikus (PVC, akrilą, HDPE) ir kompozitus. Aliuminį – lengvu režimu: reikalingos specialios frezos, aušinimas ir mažesnis darbinis greitis.
Darbo zona – 3100 × 2100 × 200 mm. Maksimalus ruošinio aukštis apie 200 mm, pjovimo gylis iki 200 mm.
Pozicionavimo tikslumas ±0,05 mm, pakartotinis tikslumas ±0,02 mm. Tai užtikrina servo varikliai, HIWIN kreipiančiosios ir TBI rutuliniai sraigtai.
Servo varikliai užtikrina didesnį tikslumą, greitį ir stabilumą – ypač svarbu dirbant dideliais greičiais (iki 45 m/min) ir serijinėje gamyboje.
Staklėse įrengtas 8 pozicijų linijinis įrankių keitiklis su ISO/ER laikikliais. Frezos keičiamos automatiškai pagal programą – nereikia stabdyti darbo, taupomas operatoriaus laikas.
380V, 3 fazės, 50 Hz. Bendras staklių galingumas ~24 kW (spindelis 9 kW, vakuumo pompa 7,5 kW, inverteris 11 kW Folinn).
Pristatymas – 3–4 mėnesiai nuo užsakymo. Atliekame pilną instaliaciją ir paleidimą, apmokome komandą.
Praktikoje – per 6–12 mėnesių, priklausomai nuo gamybos apimties. Staklės tinka serijinei gamybai ir gali dirbti 24/7, klientai jas naudoja 10 ir daugiau metų.
